Pomiar równowagi fazowej silnika trójfazowego jest krytycznym aspektem zapewniającym jego wydajną i niezawodną pracę. Jako dostawca stanowisk testowych do silników rozumiemy znaczenie dokładnego pomiaru równowagi fazowej i rolę, jaką odgrywają w tym procesie nasze stanowiska testowe.
Zrozumienie równowagi faz silnika trójfazowego
Silnik trójfazowy działa na trójfazowym zasilaniu. Idealny scenariusz zakłada, że trzy fazy mają równe różnice w napięciu, prądzie i kącie fazowym. Jakakolwiek nierównowaga tych parametrów może prowadzić do różnych problemów, takich jak zwiększone zużycie energii, zmniejszona wydajność silnika, przegrzanie, a nawet przedwczesna awaria silnika. Bilans fazowy jest zwykle mierzony jako asymetria napięcia i asymetria prądu.
Nierównowaga napięcia występuje, gdy napięcia trzech faz nie są równe. Może to być spowodowane problemami w systemie zasilania, takimi jak niezrównoważone obciążenia w sieci dystrybucyjnej lub uszkodzone transformatory. Z drugiej strony brak równowagi prądu jest często wynikiem problemów w samym silniku, takich jak uszkodzenia uzwojeń lub nierównomierne obciążenie.
Jak stanowisko testowe silnika mierzy równowagę fazową
Nasze stanowiska do testowania silników są wyposażone w zaawansowane czujniki i systemy pomiarowe umożliwiające dokładny pomiar równowagi fazowej silnika trójfazowego.
Pomiar napięcia
Pierwszym krokiem w pomiarze równowagi faz jest pomiar napięcia każdej fazy. Nasze stanowiska testowe są wyposażone w bardzo precyzyjne czujniki napięcia, które mogą mierzyć napięcie w każdej fazie z dużą dokładnością. Czujniki te podłączane są do zacisków silnika, a zmierzone wartości napięcia są rejestrowane przez system gromadzenia danych stanowiska badawczego.
Następnie stanowisko testowe oblicza średnie napięcie trzech faz. Nierównowagę napięcia określa się poprzez porównanie odchylenia napięcia każdej fazy od napięcia średniego. Wzór na obliczenie asymetrii napięcia jest następujący:
[ \text{Niezrównoważenie napięcia}(%)=\frac{\text{Maksymalne odchylenie od średniego napięcia}}{\text{Średnie napięcie}}\times100% ]
Obliczenia te pomagają w ilościowym określeniu stopnia niezrównoważenia napięcia w systemie trójfazowym. Jeśli asymetria napięcia przekracza określony próg (zwykle około 2–3%), oznacza to problem, którym należy się zająć.
Pomiar prądu
Oprócz pomiaru napięcia nasze stanowiska testowe mierzą również prąd w każdej fazie. Czujniki prądu, takie jak przekładniki prądowe lub czujniki Halla, służą do pomiaru prądu przepływającego przez każdą fazę silnika. Podobnie jak w przypadku pomiaru napięcia, stanowisko probiercze rejestruje wartości prądu każdej fazy i oblicza średni prąd.
Asymetrię prądu oblicza się za pomocą podobnego wzoru jak asymetrię napięcia:
[ \text{Nierównowaga prądu}(%)=\frac{\text{Maksymalne odchylenie od średniego prądu}}{\text{Średni prąd}}\times100% ]
Asymetria prądu może być oznaką problemów z uzwojeniem silnika, takich jak zwarcia lub przerwy w obwodach. Dzięki dokładnemu pomiarowi asymetrii prądu nasze stanowiska testowe mogą pomóc we wczesnym wykryciu tych problemów i zapobieganiu dalszym uszkodzeniom silnika.
Pomiar kąta fazowego
Innym ważnym aspektem równowagi fazowej jest kąt fazowy pomiędzy trzema fazami. W zrównoważonym układzie trójfazowym kąt fazowy pomiędzy każdą fazą wynosi 120 stopni. Nasze stanowiska testowe wykorzystują zaawansowane techniki pomiaru fazy w celu określenia kątów fazowych trzech faz.
Pomiar kąta fazowego jest kluczowy, ponieważ każde odchylenie od idealnego kąta fazowego wynoszącego 120 stopni może również wskazywać na problemy w silniku lub układzie zasilania. Na przykład różnica kąta fazowego znacznie różniąca się od 120 stopni może powodować nierównomierne wytwarzanie momentu obrotowego w silniku, co prowadzi do wibracji i zmniejszenia wydajności.
Znaczenie dokładnego pomiaru równowagi fazowej
Dokładny pomiar równowagi fazowej jest niezbędny z kilku powodów. Po pierwsze, pomaga w zapewnieniu wydajnej pracy silnika. Zrównoważony silnik trójfazowy zużywa mniej energii i działa płynniej, co skutkuje niższymi kosztami eksploatacji. Po drugie, może zapobiec przedwczesnej awarii silnika. Wcześnie wykrywając i korygując brak równowagi faz, możemy uniknąć problemów, takich jak przegrzanie i nadmierne zużycie elementów silnika.
Co więcej, pomiar równowagi fazowej jest również ważny dla zgodności z normami branżowymi. Wiele gałęzi przemysłu ma specyficzne wymagania dotyczące równowagi fazowej silników trójfazowych, a dokładne pomiary pomagają zapewnić, że silniki spełniają te normy.
Dodatkowe możliwości testowania naszych stanowisk do testowania silników

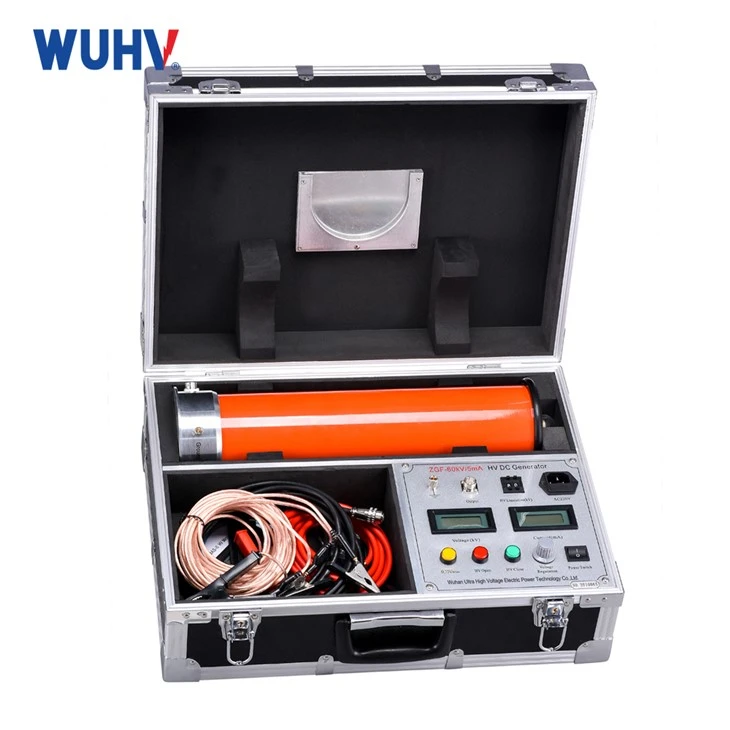

Oprócz pomiaru równowagi fazowej nasze stanowiska do testowania silników oferują szeroką gamę innych możliwości testowania. Oferujemy na przykładZestaw do testowania hipopotamów DCktóry służy do badania rezystancji izolacji uzwojeń silnika. Test ten pomaga wykryć wszelkie uszkodzenia izolacji lub wycieki, które mogą być główną przyczyną awarii silnika.
Zapewniamy równieżUrządzenie testowe SFRAdo badania integralności mechanicznej uzwojeń silnika. Test ten pozwala wykryć wszelkie uszkodzenia mechaniczne lub odkształcenia uzwojeń, które mogą mieć wpływ na wydajność silnika.
Ponadto naszeSystem testowania transformatorówmoże być używany do testowania wydajności transformatorów, które są często używane w połączeniu z silnikami trójfazowymi. Ten kompleksowy system testowania pomaga zapewnić ogólną niezawodność systemu zasilania.
Skontaktuj się z nami w sprawie potrzeb w zakresie testowania silnika
Jeśli szukasz niezawodnego stanowiska do testowania silników do pomiaru równowagi fazowej silników trójfazowych, nie szukaj dalej. Nasze stanowiska do testowania silników zaprojektowano tak, aby zapewniały dokładne i wiarygodne pomiary, pomagając w zapewnieniu wydajnej i bezpiecznej pracy silników.
Dysponujemy zespołem doświadczonych inżynierów, którzy mogą zapewnić wsparcie techniczne i wskazówki dotyczące korzystania z naszych stanowisk testowych. Niezależnie od tego, czy jesteś producentem na małą skalę, czy dużym przedsiębiorstwem przemysłowym, możemy zaoferować dostosowane rozwiązania, aby spełnić Twoje specyficzne wymagania testowe.
Skontaktuj się z nami już dziś, aby omówić Twoje potrzeby w zakresie testowania silników i dowiedzieć się, w jaki sposób nasze stanowiska do testowania silników mogą przynieść korzyści Twojej firmie. Z niecierpliwością czekamy na współpracę z Państwem, aby zapewnić optymalną wydajność Państwa silników trójfazowych.
Referencje
- „Podstawy maszyn elektrycznych” Stephena J. Chapmana
- „Analiza i projektowanie systemu elektroenergetycznego”: J. Duncan Glover, Mulukutla S. Sarma i Thomas J. Overbye
- Normy branżowe związane z testowaniem silników trójfazowych i pomiarem równowagi faz.
