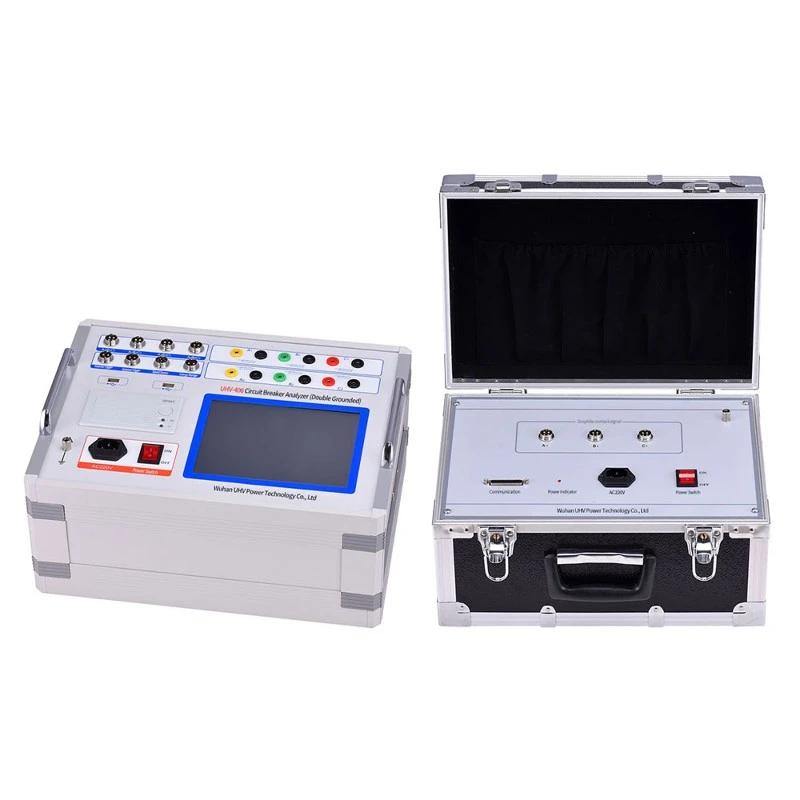

Wprowadzenie produktu
Ten zestaw do testowania wyłączników jest specjalistycznym sprzętem używanym w systemach elektroenergetycznych do testowania właściwości mechanicznych rozdzielnic-wysokiego napięcia, takich jak wyłączniki automatyczne, przełączniki izolujące i przełączniki uziemne. Najbardziej podstawową i charakterystyczną technologią jest funkcja testowania „podwójnego uziemienia”, która rozwiązuje główny problem napotykany w przypadku tradycyjnych metod testowania w terenie.
Parametry techniczne
| Pomiar podróży | 3. Skok styku ruchomego (skok) (opcjonalnie w przypadku pomiaru skoku 3-kierunkowego) |
| Skok styku (otwarta odległość) | |
| Nad podróżami | |
| Skok przekroczenia lub odbicia | |
| Zakres pomiarowy | Czujnik liniowy: 50mm, zakres pomiarowy: 0-50mm, rozdzielczość: 0,1mm |
| Czujnik obrotowy: 345 stopni, zakres pomiarowy: 0-1000mm, rozdzielczość: 0,08 stopnia | |
| Czujnik ma nieprawidłowy obszar 15 stopni, a efektywny obszar czujnika można zobaczyć na instrumencie podczas instalacji, a wyświetlana wartość wynosi około 160-200 stopni. | |
| Zakres pomiarowy czujnika przyspieszenia: 0-300mm, rozdzielczość: 0,1mm | |
| Prąd cewki | Maksymalny prąd 20A, rozdzielczość: 0,01A |
| Zakres pomiaru rezystancji cewki | 0 ~ 2000 Ω, rozdzielczość: 0,01 Ω |
| Zasilanie przyrządu | AC220V ± 10%; 50 Hz ± 10% |
| Moc wyjściowa prądu stałego | DC6 ~ 270V płynna regulacja, DC24V Mniejsze lub równe 15A (krótkotrwałe), DC220V Mniejsze lub równe 20A (krótkotrwałe) |
| Zewnętrzne napięcie wyzwalające | 10.AC/DC10-300V, prąd mniejszy lub równy 120A |
| Zakres pomiarowy wyłącznika izolacyjnego | (1) Napięcie wyjściowe: DC6-270V (regulowane) |
| (2) Czas mocy wyjściowej: 0,01–20 sekund (konfigurowalny) | |
| (3) Maksymalny czas rejestracji sygnału złamania wynosi 200 sekund | |
| (4) Potrafi mierzyć czas zamykania i otwierania złamania, trzy-różne okresy fazowe, czas i liczbę odskoków | |
| Głośność komputera głównego | 400×263×175 mm |
| Użyj środowiska | -20 stopni ~+50 stopni |
| Wilgotność względna | Mniej niż lub równo 90% |
Podstawowe zalety
1. Niezwykle wysokie bezpieczeństwo: całkowite uniknięcie ryzyka operacyjnego i ryzyka porażenia prądem (indukowany prąd, nieprawidłowe działanie itp.) spowodowanych odłączeniem nożowego wyłącznika uziemiającego. Podczas procesu testowania obie strony wyłącznika znajdują się zawsze w bezpiecznym stanie uziemienia, zgodnie z najsurowszymi przepisami bezpieczeństwa.
2. Szerokie zastosowanie: Całkowicie rozwiązuje problem testowania sprzętu GIS, kompaktowych podstacji, starych podstacji lub specyficznych wymagań bezpieczeństwa, w których nie można odłączyć uziemienia. Nadaje się do wszystkich typów rozdzielnic-wysokiego napięcia (AIS, GIS, HGIS, wyłączniki zbiornikowe, wyłączniki kolumnowe).
3. Łatwa i wydajna obsługa: eliminuje żmudne czynności i czas oczekiwania związany z odłączaniem i przywracaniem noża uziemiającego, znacznie skraca czas przygotowania do testów i poprawia-wydajność pracy na miejscu.
4. Wysoka niezawodność testów: stosowane są zaawansowane techniki izolacji i pomiarów różnicowych o silnych-zakłóceniach, co zapewnia dokładność danych testowych nawet w-skomplikowanym środowisku elektromagnetycznym na miejscu.
Typowe scenariusze zastosowań
Regularne badania zapobiegawcze lub badania pokonserwacyjne wyłączników w urządzeniach GIS podstacji.
Podstacja typu otwartego (AIS) o ograniczonej przestrzeni i braku możliwości odłączenia jednej strony uziemienia.
Przepisy bezpieczeństwa ściśle wymagają, aby podczas testowania sprzęt był uziemiony po obu stronach.
Trzeba szybko wykonać dużą liczbę testów przełączników i dążyć do wysokiej wydajności w sytuacjach.
W sytuacjach, w których istnieją obawy dotyczące bezpieczeństwa tradycyjnych metod testowania.
Streszczać
Zestaw do testowania wyłączników (podwójnie uziemiony) stanowi ważny postęp technologiczny w dziedzinie sprzętu do testowania mocy. Doskonale rozwiązuje ogólnoświatowy problem badania właściwości mechanicznych rozdzielnic-wysokonapięciowych w stanie uziemionym po obu stronach dzięki innowacyjnej technologii wysokiej izolacji i pomiarów różnicowych. Jego podstawowa wartość polega na znacznej poprawie bezpieczeństwa, wygody i wydajności-testów na miejscu, szczególnie odpowiednich dla GIS i różnych scenariuszy trudnych do odłączenia i uziemionych podstacji, dzięki czemu stała się niezbędnym zaawansowanym narzędziem w konserwacji nowoczesnych systemów elektroenergetycznych. Wybór przyrządów zapewniających naprawdę niezawodne możliwości testowania „podwójnego uziemienia” ma kluczowe znaczenie dla zapewnienia bezpieczeństwa personelu testującego, poprawy wydajności pracy i zapewnienia niezawodnej pracy urządzeń sieci elektroenergetycznej.
Czy wyświetlacz nadaje się do użytku na zewnątrz?
Tak.
Tester wyposażony jest w:
Kolorowy ekran LCD o przekątnej 7 cali
Wyświetlacz czytelny-w słońcu
Jeden-interfejs z kluczowymi operacjami
Obsługa wprowadzania danych w języku chińskim i angielskim
Dzięki temu testowanie w terenie jest wygodniejsze.
Czy tester można stosować w podstacjach NN i UHV?
Tak.
Wewnętrzna konstrukcja przeciwzakłóceniowa-umożliwia niezawodną pracę w:
Podstacje 220 kV
Podstacje 500 kV
Projekty przesyłu NN
Sieci elektroenergetyczne
Sprzęt został specjalnie zaprojektowany dla wymagających środowisk podstacji.
W jakich branżach korzysta się z tego testera?
Tester wyłączników UHV jest szeroko stosowany w:
Zakłady energetyczne
Firmy przesyłowe i dystrybucyjne
Elektrownie wytwarzające energię
Projekty dotyczące energii odnawialnej
Systemy kolejowe
Zakłady Petrochemiczne
Przemysł wydobywczy
Projekty oszczędzania wody
Wykonawcy EPC
Laboratoria testów elektrycznych
Branże te wymagają regularnej konserwacji i weryfikacji działania rozdzielnic-wysokiego napięcia.
Czy zapewniacie szkolenia i wsparcie techniczne?
Tak.
UHV oferuje:
Wskazówki dotyczące instalacji
Wsparcie przy uruchomieniu
Szkolenie użytkowników
Zdalna pomoc techniczna
Pomoc w rozwiązywaniu problemów
Celem jest pomoc klientom w szybkim i skutecznym uruchomieniu sprzętu.
Czy Twoje produkty były eksportowane za granicę?
Tak.
Produkty UHV zostały wyeksportowane do ponad 100 krajów i regionów, w tym:
Stany Zjednoczone
Australia
Brazylia
Argentyna
Arabia Saudyjska
Indie
Wietnam
Malezja
Indonezja
Filipiny
i wiele innych rynków międzynarodowych.
