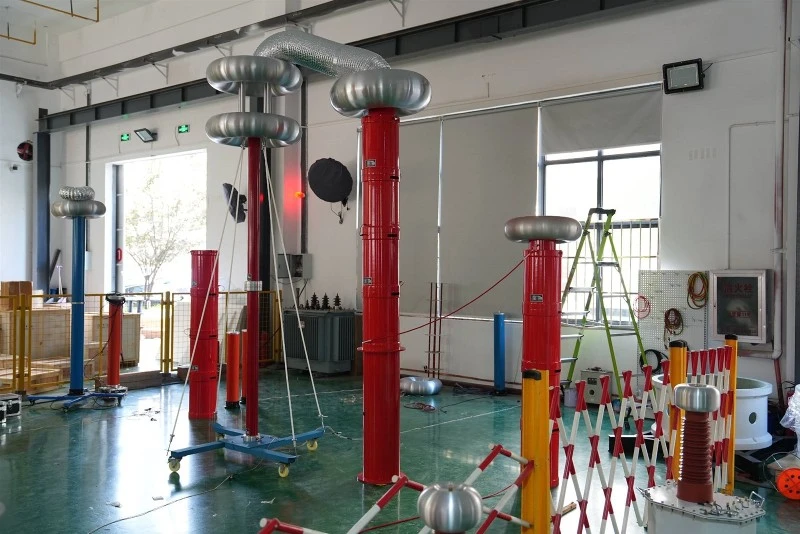

Kompletny zestawsprzęt do badania rezonansu szeregowego konwersji częstotliwościto szeregowe urządzenie do badania rezonansu, które wykorzystuje dostrojoną indukcyjność i pojemność obciążenia do generowania rezonansu szeregowego częstotliwości sieciowej i uzyskania napięcia testowego częstotliwości sieciowej. Kompletny zestaw urządzeń do badania rezonansu szeregowego z konwersją częstotliwości składa się z transformatora izolującego, zasilacza do regulacji częstotliwości i napięcia, transformatora wzbudzenia, reaktora, dzielnika napięcia kondensatora itp.; Dzielnik napięcia jest podłączony równolegle do badanego obiektu, a napięcie rezonansowe na badanym obiekcie mierzy się za pomocą urządzenia do badania rezonansu szeregowego konwersji częstotliwości w celu uzyskania sygnału zabezpieczenia przed przepięciem; Moc wyjściowa modulacji częstotliwości jest połączona z szeregowym obwodem rezonansowym poprzez transformator wzbudzenia, zapewniając moc wzbudzenia dla rezonansu szeregowego
Próbę napięcia wytrzymywanego prądu przemiennego różnych dużych transformatorów mocy, kabli zasilających, turbin parowych, hydrogeneratorów i innego sprzętu pojemnościowego należy przeprowadzać regularnie, ściśle według procedur testowych; W warunkach częstotliwości sieciowej, ze względu na dużą pojemność badanego elementu lub wysokie wymagania dotyczące napięcia testowego, wydajność zasilania urządzenia testującego jest również stosunkowo wysoka. Tradycyjne urządzenia napięciowe o częstotliwości sieciowej są nieporęczne, ciężkie, trudne do montażu-na miejscu, trudne do łączenia i mają słabą elastyczność. Lepszą metodą jest użycierezonans szeregowydo badania wytrzymałości napięciowej.
Po zakończeniu testu rezonansu szeregowego konwersji częstotliwości i skonfigurowaniu go jako testu napięcia wytrzymywanego, przeprowadzana jest modulacja częstotliwości przy napięciu początkowym w oparciu o obliczoną częstotliwość. Po pierwsze sprawdź uziemienie. Kompletny zestaw urządzeń do badania rezonansu szeregowego konwersji częstotliwości musi być dobrze uziemiony. Punkt uziemienia aparatury doświadczalnej i punkt uziemienia rdzenia generatora powinny być uziemione jednocześnie. Ponadto elementy służące do pomiaru temperatury i wirniki generatorów również wymagają uziemienia ochronnego. Jednak podczas eksperymentu z modulacją częstotliwości wyniki nie były idealne, a częstotliwość nie spełniała wymagań częstotliwości sieciowej. Po odcięciu zasilania okablowanie zewnętrzne działało prawidłowo i podejrzewano, że ma to wpływ na rozmieszczenie dwóch reaktorów. Zmieniono wartość reaktancji indukcyjnej, skorygowano odległość i położenie dławików oraz znaleziono punkt rezonansowy częstotliwości sieciowej 50 Hz. Zwiększono napięcie i wartość napięcia wytrzymywanego utrzymywano przez jedną minutę. Test napięcia wytrzymywanego przy częstotliwości sieciowej przebiegł pomyślnie. Dzięki temu eksperymentowi zebraliśmy cenne doświadczenie w testowaniu napięcia wytrzymywanego dużych silników-wysokiego napięcia.
W praktycznych zastosowaniach stwierdzono, że gdy napięcie wzrasta w pobliżu napięcia testowego, prędkość narastania napięcia jest zbyt duża, a wahania napięcia są duże, co może nawet spowodować zabezpieczenie napięciowe. Dlatego konieczne jest ponowne rozpoczęcie testu, co nie sprzyja bezpieczeństwu sprzętu. Jeśli jednak wartość zabezpieczenia napięciowego zostanie ustawiona zbyt wysoko, cały zestawsprzęt do badania rezonansu szeregowego o zmiennej częstotliwościnie może skutecznie chronić badanego sprzętu przed przepięciami.
Istnieje kilka metod poprawy stabilności systemu sprzęt do badania rezonansu szeregowego konwersji częstotliwości:
1. Wybierz odchylenie od częstotliwości rezonansowej do testu. Wiemy, że aby zmniejszyć moc transformatora testowego, wartość Q powinna być jak największa. Jednakże, gdy wartość Q jest duża i odbiega od częstotliwości rezonansowej, prędkość jest stosunkowo mała. Dlatego możemy zdecydować się na odejście od częstotliwości rezonansowej, aby zwiększyć napięcie i zmniejszyć prędkość narastania napięcia, o ile pozwala na to wydajność sprzętu do badania rezonansu szeregowego o zmiennej częstotliwości.
2. Dostosuj współczynnik jakości obwodu. Z Q=Uc/U=1/ω CR widać, że aby zmniejszyć wartość q, konieczne jest zwiększenie rezystancji obwodu. W ten sposób należy również zwiększyć moc wyjściową transformatora wzbudzenia, aby osiągnąć napięcie testowe. Dlatego też, stosując tę metodę do pełnego zestawu urządzeń do badania rezonansu szeregowego o zmiennej częstotliwości, należy ją przeprowadzić w warunkach dopuszczalnej wydajności.
3. Wymagania dotyczące rezystancji uziemienia. Przewód uziemiający powinien być solidnie podłączony do korpusu uziemiającego, z rezystancją uziemienia mniejszą niż 4 Ω.
