Szeregowy rezonansowy tester napięcia wytrzymywanego? Wuhan UHV specjalizuje się w produkcjirezonans szeregowy, z szerokim wyborem produktów i profesjonalnymi testami elektrycznymi. Aby znaleźćrezonans szeregowy, wybierz Wuhan UHV.

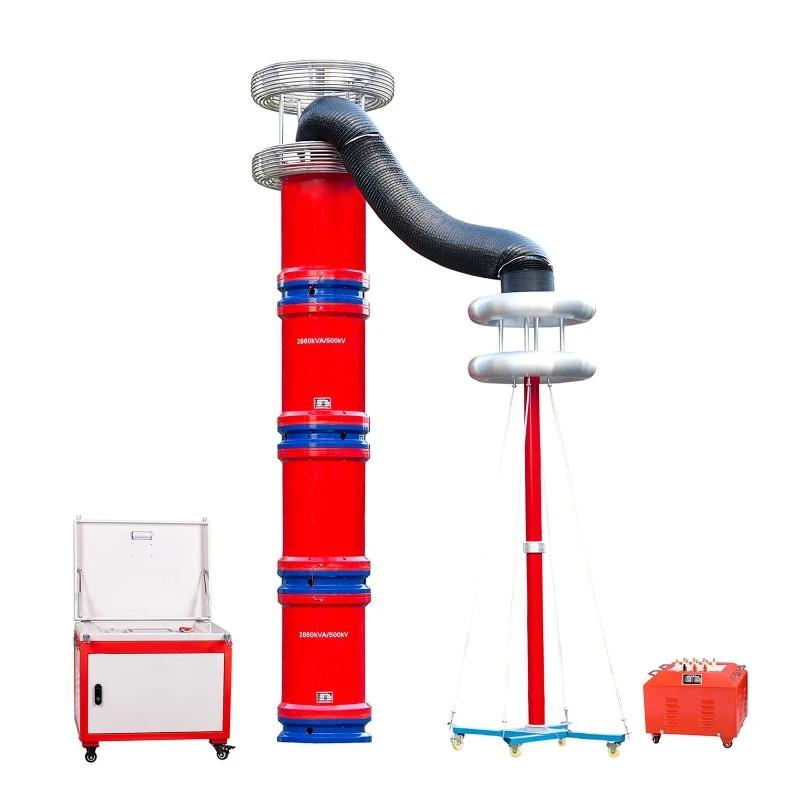

Szeregowy rezonansowy tester napięcia wytrzymywanego: Stosując zasadęrezonans szeregowy, dostosowując częstotliwość wyjściową regulatora częstotliwości, indukcyjność L reaktora w obwodzie i pojemność C badanej próbki ulegają rezonansowi szeregowemu, a napięcie rezonansowe jest napięciem przyłożonym do badanej próbki. To urządzenie jest szeroko stosowane w takich gałęziach przemysłu, jak energetyka, metalurgia, ropa naftowa i inżynieria chemiczna i nadaje się do badania próbek pojemnościowych o dużej-pojemności i{2}}wysokim napięciu, takich jak generatory i transformatory GIS, testy przekazania i badania zapobiegawcze-kable krzyżowe-wysokonapięciowego, transformatory, przepusty itp.
Zasada działania szeregowego testera napięcia rezonansowego wytrzymywanego
Zasilanie jest dostarczane przez sterownik modulacji częstotliwości, a napięcie testowe jest początkowo wzmacniane przez transformator wzbudzenia w celu przyłożenia wysokiego napięcia do reaktora L i badanej próbki CX. Zmieniając częstotliwość wyjściową regulatora modulacji częstotliwości, obwód znajduje się w stanie rezonansu szeregowego; Dostosuj napięcie wyjściowe regulatora częstotliwości, aby uzyskać wymaganą wartość napięcia dla wysokiego napięcia na badanej próbce. Częstotliwość rezonansowa obwodu zależy od pojemności CX badanej próbki i indukcyjności L dławika.
Metoda badania szeregowego rezonansowego testera napięcia wytrzymywanego
Najpierw obniż niskie napięcie do punktu rezonansu układu, następnie zwiększ amplitudę napięcia testowego, aby osiągnąć określoną wartość napięcia na badanej próbce. Po utrzymaniu określonego czasu na napięciu wtórnym należy obniżyć napięcie do zera, aby zakończyć cały proces testowania
Awaria i przyczyny szeregowego testera wytrzymałości napięcia rezonansowego
1. Host nie może znaleźć punktu rezonansu.
Powód: Punkt rezonansu systemu znajduje się poza zakresem częstotliwości wyjściowej hosta; Błąd okablowania systemu; System nie jest solidnie uziemiony; Otwarty obwód sygnału zwrotnego próbkowania wysokiego napięcia lub zawodne połączenie; Próbka testowa ma awarię.
2. Reset hosta.
Powód: Wahania w zasilaniu hosta; Zewnętrzne silne zakłócenia pola magnetycznego; Host nie jest niezawodnie uziemiony;
3. Niska wartość Q oznacza, że napięcie nie może wzrosnąć lub nie wzrasta wysoko.
Powód: (1) Pojemność reaktora nie odpowiada pojemności próbki testowej i nie można dokładnie znaleźć punktu rezonansu;
(2) Utrata próbki jest duża, a wartość Q systemu jest zbyt niska;
(3) Wysokie napięcie wyjściowe transformatora wzbudzenia jest niskie;
(4) Przewód łączący-wysokiego napięcia jest zbyt długi lub nie wykorzystuje linii wyładowczej wysokiego-napięcia
