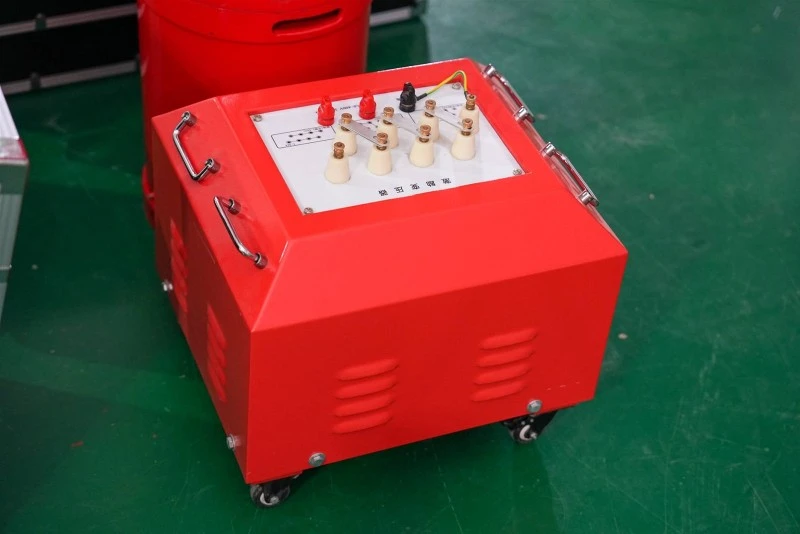

Kompletny zestawsprzęt do badania rezonansu szeregowego konwersji częstotliwościskłada się z zasilacza do regulacji częstotliwości i napięcia, transformatora wzbudzenia, dławika i pojemnościowego dzielnika napięcia; Kompletny zestaw urządzeń do badania rezonansu szeregowego z konwersją częstotliwości przyjmuje metodę regulacji częstotliwości zasilania w celu uzyskania rezonansu między reaktorem a badanym kondensatorem oraz uzyskania wysokiego napięcia i wysokiego prądu na badanym obiekcie. Jest to nowa metoda testowania wysokiego napięcia, szeroko stosowana w kraju i za granicą.
Test napięcia wytrzymywanego prądu przemiennego różnych dużych transformatorów mocy, kabli zasilających, turbin parowych, generatorów wodnych i innego sprzętu pojemnościowego musi być przeprowadzany regularnie, ściśle według przepisów testowych dla pełnego zestawu urządzeń do testowania rezonansu szeregowego z konwersją częstotliwości. W warunkach częstotliwości sieciowej, ze względu na dużą pojemność badanego obiektu lub wysokie wymagania dotyczące napięcia testowego, istnieją również wysokie wymagania dotyczące mocy urządzeń do badania rezonansu szeregowego o zmiennej częstotliwości.
Typowe problemy i metody rozwiązywania problemów w przypadku pełnego zestawu sprzęt do badania rezonansu szeregowego konwersji częstotliwości
1. Wentylator w komplecieurządzenie do testowania rezonansu szeregowego konwersji częstotliwościnie można rozpocząć:
Zjawisko: Po zatrzymaniu awaryjnym, zabezpieczeniu przed zwarciem i zabezpieczeniu przed odstrojeniem. Nie naciśnięto przycisku resetowania usterek.
Powód: Wysoka temperatura wewnętrzna, ochrona termiczna elementów mocy;
Metoda wykluczenia: Wyłącz zasilanie zestawu do badania rezonansu szeregowego o zmiennej częstotliwości, odstaw na około 30 minut, włącz ponownie zasilanie, naciśnij przycisk „reset” na panelu zestawu do badania rezonansu szeregowego o zmiennej częstotliwości, a następnie uruchom zestaw do badania rezonansu szeregowego o zmiennej częstotliwości. Jeżeli w dalszym ciągu nie można uruchomić wentylatora, należy skontaktować się z producentem urządzenia do badania rezonansu szeregowego konwersji częstotliwości, którego nie można rozmontować!
2. Nie można ukończyć automatycznej regulacji. Nie można znaleźć punktu rezonansu:
Zjawisko: Krzywa strojenia jest całkowicie linią prostą, a po zakończeniu strojenia kompletny zestawsprzęt do badania rezonansu szeregowego konwersji częstotliwościinformuje, że nie ma punktu rezonansu;
Powód: Słabe uziemienie obwodu i nieprawidłowe okablowanie obwodu testowego. Instrumentem urządzenia jest obwód otwarty.
Metoda ta polega na sprawdzeniu niezawodności urządzenia, włączeniu/wyłączeniu cewek wysokiego i niskiego napięcia transformatora wzbudzenia oraz czy w przewodzie uziemiającym nie występują przerwy w obwodzie. A. Sprawdź ciągłość każdego reaktora; B. sprawdzić ciągłość linii sygnałowej dzielnika napięcia, c. sprawdzić ciągłość ramion kondensatorów wysokiego i niskiego napięcia dzielnika napięcia, d. Gdy urządzenie samo się wzmacnia i nie ma punktu rezonansu, należy również sprawdzić ciągłość kondensatora kompensacyjnego. Jeśli wszystkie części są w porządku i nadal nie ma punktu rezonansu, skontaktuj się z producentem. To nieodłączny instrument!
