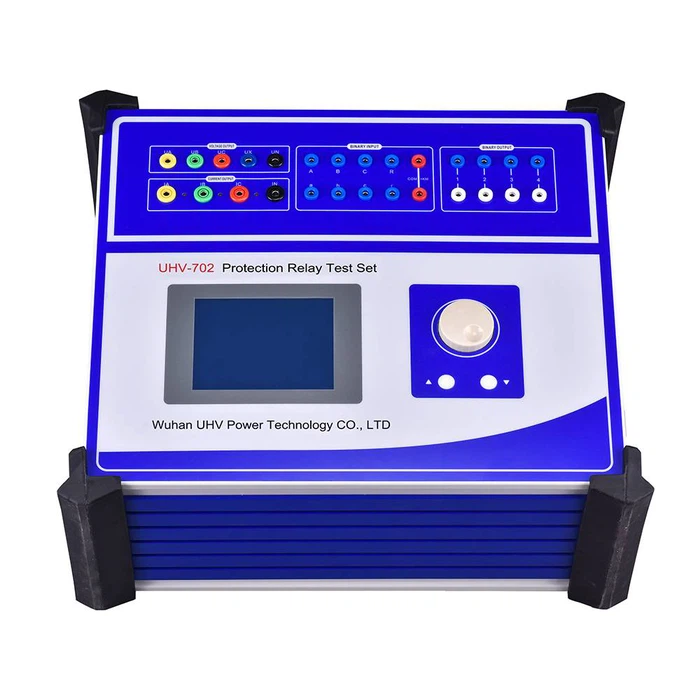

.Zestaw testu wtrysku wtórnegopod Wuhan UHV może pomóc wielu pracownikom mocy przeprowadzić różne testy mocy wygodniej .
Prąd podstawowy i prąd wtórny są podstawowymi pojęciami w transformatorach (lub transformatorach instrumentów) . ich główne różnice leżą w uzwojeniu, przez które przepływają, ich funkcja i związek między nimi:
1. uzwojenie przepływają przez:
Prąd podstawowy (i₁):Prąd przepływający przez uzwojenie główne transformatora (uzwojenie wejściowe) . To uzwojenie jest podłączone do źródła zasilania (zasilanie prądu przemiennego) .
Prąd wtórny (i₂):Prąd przepływający przez wtórne uzwojenie transformatora (uzwojenie wyjściowe) . To uzwojenie jest podłączone do obciążenia (moc zużywa urządzenia elektrycznego) .
2. funkcja i kierunek:
Prąd podstawowy (i₁):Jest to bieżący z źródła zasilania przez transformator . Ustanawia naprzemienne pole magnetyczne w rdzeniu transformatora ., można postrzegać jako prąd wejściowy .
Prąd wtórny (i₂):Jest to prąd dostarczony do obciążenia, indukowanego przez naprzemienne pole magnetyczne . można go postrzegać jako prąd wyjściowy . jego kierunek przepływu zależy od wymagań obciążenia .
3. (idealny transformator):
Jest to najważniejszy punkt zrozumienia różnicy . w idealnym transformatorze (ignorowanie wszystkich strat):
Związek napięcia:Stosunek napięcia pierwotnego (V₁) do napięcia wtórnego (V₂) równa się stosunku zakrętów pierwotnych (n₁) do zwojów wtórnych (n₂): v₁ / v₂=n₁ / n₂
Obecny związek:Stosunek prądu pierwotnego (i₁) do prądu wtórnego (i₂) równa się odwrotność stosunku wtórnych zakrętów (n₂) do pierwotnych zakrętów (n₁): i₁ / i₂=n₂ / n₁ (lub i₁ * n₁=i₂ * n₂ - amPere -Turn Balance
Ochrona energii:Ignorując straty, moc wejściowa jest równa mocy wyjściowej: v₁ * i₁ ≈ v₂ * i₂ (dla komponentu mocy rzeczywistej) .
4. Podsumowanie relacji podstawowe:
Współczynnik zakrętów określa stosunek napięcia i bieżący wskaźnik .
Transformator podwyższony (n₂> n₁):V₂> v₁ (zwiększa napięcie wyjściowe), i₂ Transformator z dół (n₂ Transformator izolacji (n₂ ≈ n₁):V₂ ≈ v₁, i₂ ≈ i₁ (głównie używane do izolacji, nie zmieniają napięcia/prąd) . 5. Wpływ obciążenia: Prąd wtórny (i₂) jest określany wyłącznie przez obciążenie .Im większa moc wymagana przez obciążenie (lub niższy jego równoważny opór), tym większy prąd wtórny . Prąd podstawowy (i₁) odpowiada na zmiany w prądu wtórnym .Zgodnie z i₁ / i₂=n₂ / n₁ (lub i₁ * n₁=i₂ * n₂), gdy prąd wtórny wzrasta z powodu cięższego obciążenia, prąd podstawowy musi również odpowiednio wzrosnąć, aby zaspokoić ochronę władzy i bilans obrotowy ampere . w prądu drugim, jest przyczyną ”; Zmiana prądu podstawowego jest „efektem” . w warunkach bez obciążenia (prąd wtórny=0), prąd podstawowy jest bardzo mały (tylko prąd magnetyczny potrzebny do ustalenia pola magnetycznego) . 6. Relacja fazowa (idealny transformator): W idealnym transformatorze prąd podstawowy i prąd wtórny są 180 stopni poza fazą . Jest tak, ponieważ strumień magnetyczny wytwarzany przez prąd wtórny zawsze sprzeciwia się strumieniu wytwarzanego przez prąd podstawowy (prawo Lenza), pracuje nad utrzymaniem głównego strumienia stałego .}
