Opis produktu

【Wprowadzenie produktu】

Tester PD jest profesjonalnym instrumentem używanym do wykrywania częściowego rozładowania urządzeń elektrycznych. Jego zasada pracy opiera się na metodzie pomiaru prądu o wysokiej częstotliwości. Rejestrując i analizując słabe sygnały generowane przez częściowe rozładowanie, może skutecznie monitorować status izolacji urządzeń elektrycznych.

【Funkcje produktu】

Wysoka wrażliwość
Czułość testera PD jest wyjątkowo wysoka, osiągając mniejsze lub równe 50pc i może dokładnie wykryć wyjątkowo słabe częściowe zjawiska rozładowania.

Silny
Skorupa testera PD jest wykonana z inżynierii ABS o doskonałej kompleksowej wydajności, o sile uderzenia około 50 J/M i twardości Rockwell około R110, które mogą być odporne na kolizję i tarcie.

product-750-750

Parametry techniczne

Pomiar TEV		Pomiar UHF
Zakres pomiaru	0-60 dbmv	Pasmo częstotliwości wykrywania	300-2000 MHz
Rezolucja	1db	Zakres pomiaru	0-60 dbmv
Dokładność	± 1dB	Dokładność	＜ 1dBMV
Maksymalny impuls na cykl	1400	Pasmo częstotliwości czujnika	300-2000 MHz
Pasmo częstotliwości pomiaru	3 ~ 100 MHz
Pomiar AA		Pomiar AE
Zakres pomiaru	-6 dbμv ~ 68dbμv	Zakres pomiaru	-6 dbμv ~ 68dbμv
Rezolucja	1db	Rezolucja	1db
Dokładność	± 1dB	Dokładność	± 1dB
Częstotliwość centrum czujnika	40 kHz	Zakres częstotliwości	20 ~ 200 kHz

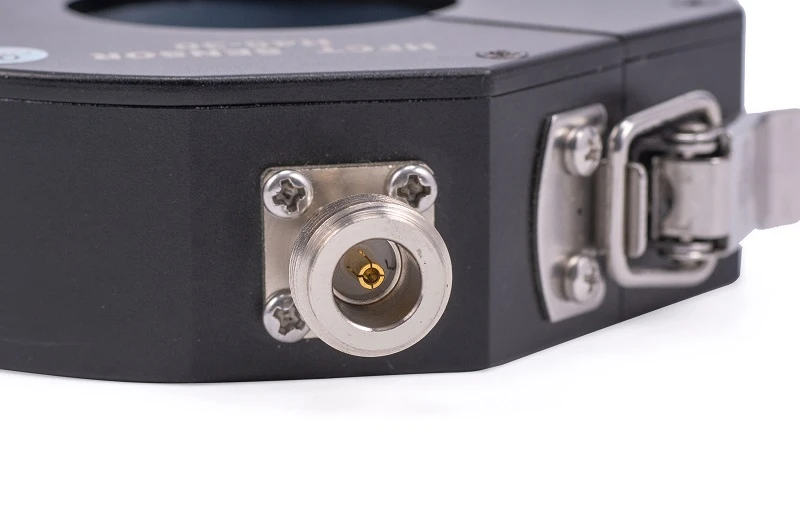

Pomiar HFCT
Impedancja transmisji czujnika	5MV/Ma
Częstotliwość wykrywania	1-30 MHz
Wrażliwość	Mniej niż lub równe 50pc
Sprzęt komputerowy
Powłoka	Abs
Wyświetlacz	4. 0 cal RGB LCD Resolution: 800*480
Złącze	Interfejs USB (także wejście ładowarki) 3,5 mm stereo słuchawkowe Zewnętrzny interfejs wejściowy czujnika
Zestaw słuchawkowy	Co najmniej 8 Ω
karta SD	Standard 16g ~ 64G
Wbudowana bateria	Bateria litowa 3,7 V/5000 mAh
Czas pracy	Około 6 godzin
Rumak		AC 90-264 v lub DC 5v
Temperatura		-20 ~ 50 stopni
Wilgotność		20-85% wilgotność względna
Wymiar		21 010035 (mm) 0,4 kg (host)

product-750-750

Zastosowanie produktu

Energetyka
W przemyśle energetycznym tester PD służy głównie do wykrywania statusu izolacji rozdzielnicy wysokiego napięcia, szafki sieciowej, transformatora napięcia/prądu, transformatora (w tym transformatora typu suchego), GIS (rozdzielnica izolowana przez gaz), linii napowietrznych i kabli.

System kolejowy
W systemie kolejowym tester PD służy do wykrywania statusu izolacji urządzeń zasilających i urządzeń sygnałowych wzdłuż linii kolejowej, takich jak transformatory trakcyjne, transformatory zasilania sygnałowego, linie kablowe itp.

Petrochemiczny system zasilania
W systemie zasilacza petrochemicznego tester PD służy do wykrycia statusu izolacji urządzeń energetycznych, takich jak transformatory, linki kablowe, silniki itp. W przedsiębiorstwach petrochemicznych.

Pole testowania lotniczego
W polu testowania lotniczego tester PD służy do wykrywania statusu izolacji urządzeń elektrycznych na pojazdach lotniczych, w tym generatory, silnikach, liniach kablowych itp.

Środki ostrożności

Produkt ten służy do wykrywania statusu izolacji i oceny rozdzielnicy wysokiego napięcia, szaf sieci pierścieniowych, transformatorów, GIS, linii napowietrznych, zacisków kablowych, skrzynek gałęzi kablowych i innych urządzeń. Podczas korzystania z tego sprzętu należy odnotować następujące sprawy:

1. Użyj go w pomieszczeniu, temperatura otoczenia wynosi stopień -20 -50, a wilgotność względna nie przekracza 80%;

2. Proszę trzymać się z dala od łatwopalnych i wybuchowych towarów niebezpiecznych;

3. Aby zapobiec wypadkom zakłóceń lub upływu, wyłącz przełącznik zasilania podczas ładowania;

4. Jeśli płynne lub korozyjne substancje zetkną się z instrumentem, przestań go natychmiast używać i wyłączyć i przekazać profesjonalistom do leczenia;

5. Zewnętrzny interfejs czujnika wykorzystuje importowane złącze. Podczas wkładania zewnętrznego złącza czujnika prosimy o wyrównanie kierunku znakowania złącza do kierunku oznaczania gniazda, wstaw go promieniowo i usłyszę dźwięk „kliknij”, aby wskazać pomyślne połączenie. Nie obracaj złącza, aby uniknąć uszkodzenia złącza.

6. Podczas wyciągania złącza czujnika po prostu przytrzymaj złącze metalowej skorupy i wyciągnij go na zewnątrz. Nie ciągnij przewodu łączącego.

7. Przed użyciem zewnętrznego czujnika do testowania należy podłączyć czujnik z hostem przed testowaniem. Ściśle nie zabronione jest podłączenie i odłączenie przewodu testowego podczas pracy!

Wszyscy gospodarze i akcesoria nie mogą być samodzielne samodzielne. Jeśli wymagany jest demontaż, musi to zrobić nasz personel usługowy.
