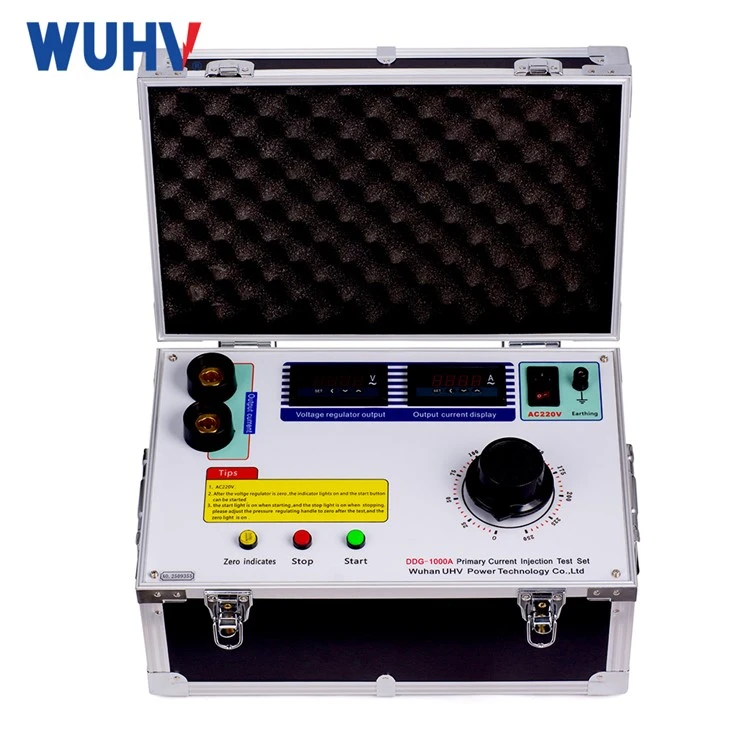

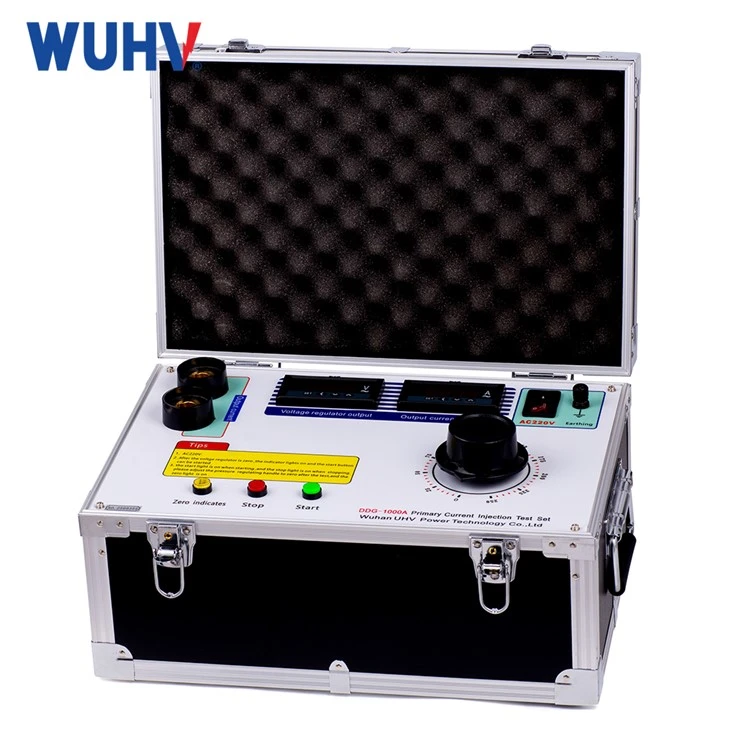

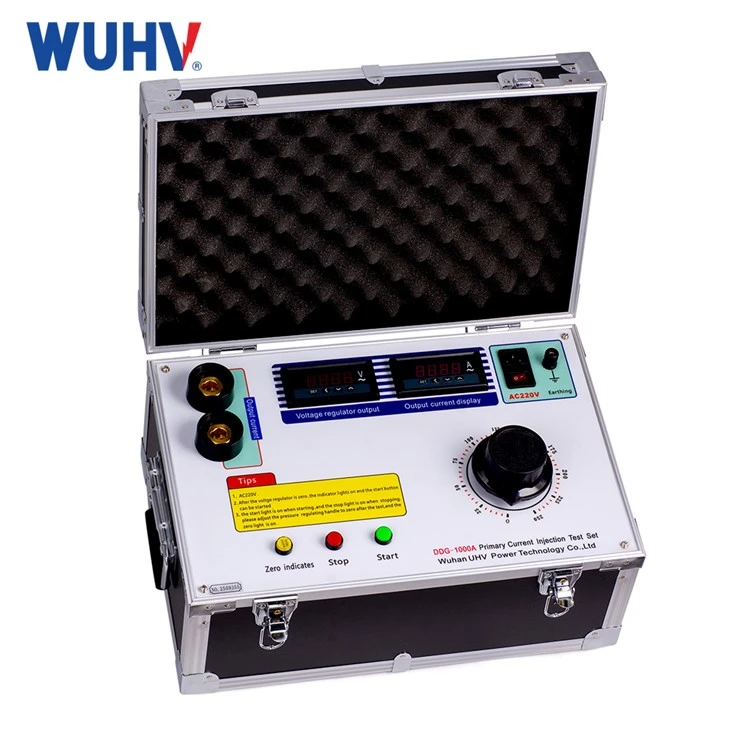

Główny tester wtrysku prądu

Tester wtrysku prądu pierwotnego jest niezbędnym wyposażeniem w miejscach występowania silnego prądu. Jest szeroko stosowany w elektrowniach, stacjach dystrybucji energii, producentach urządzeń elektrycznych, instytutach badawczych i innych działach. Sprzęt ma charakter krótkotrwały-lub okresowy, ma niewielkie rozmiary, niewielką wagę i jest łatwy w utrzymaniu i tak dalej.

1. Generator wysokoprądowy jest wyposażony w dwa amperomierze do monitorowania zakresu wielkości.

2. Autotransformator można dowolnie regulować.

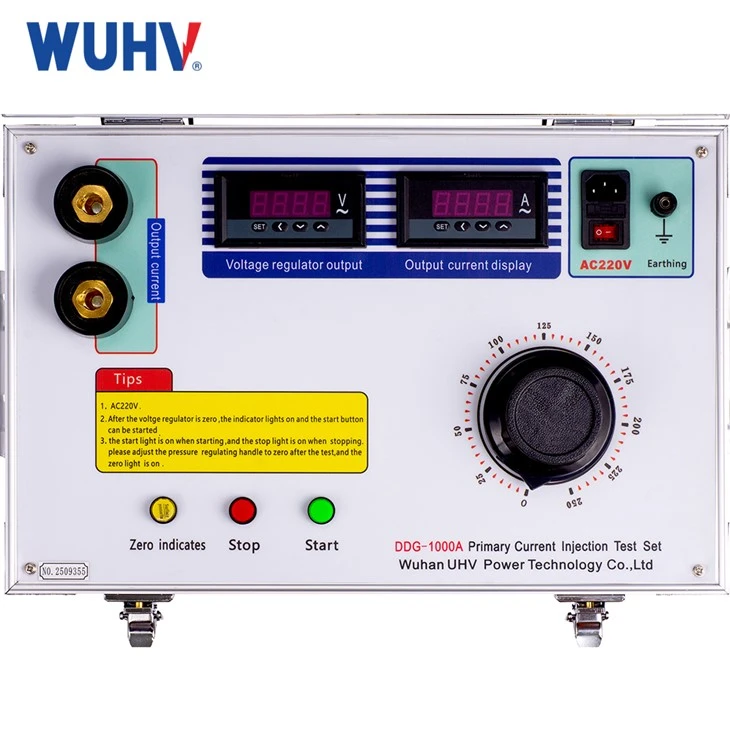

3. Lampka kontrolna stanu, sterowanie za pomocą przycisków, łatwe w obsłudze.

4. Ogólną, rozłączną konstrukcję można łatwo przenosić.

1. Podłącz wzmacniacz prądowy do testowanego produktu zgodnie z wymaganiami testowymi i upewnij się, że jest zasilanie. (W przypadku typu split połącz „wejście” na panelu z zasilaniem, „wyjście” z „wejściem” na DDK i „instrument” z „instrumentem” na DDK.

2. Wybierz pozycję wyłącznika prądu zgodnie z wymaganym prądem.

3. Włącz zasilanie, zielona lampka powinna się zaświecić (jeśli nie, przekręć przełącznik napięcia w kierunku przeciwnym do ruchu wskazówek zegara do zera, aż zaświeci się zielona lampka). Naciśnij przycisk uruchamiania, zielone światło powinno zgasnąć, a czerwone światło powinno się włączyć. Obróć przełącznik napięcia w kierunku zgodnym z ruchem wskazówek zegara, aż prąd wzrośnie do wymaganego poziomu.

4. Obróć przełącznik napięcia w lewo do zera, naciśnij przycisk Stop, czerwone światło zgaśnie, a zielone światło się zaświeci. Testowanie się skończyło.

1. Sprawdź przekaźnik ochronny: Upewnij się, że przekaźnik dokładnie reaguje na warunki awaryjne.

2. Sprawdź przekładnik prądowy (CT): Symuluj wysoki prąd, aby sprawdzić działanie przekładnika prądowego.

3. Symuluj warunki awarii: generuj wysoki prąd w celu symulacji rzeczywistych-scenariuszy usterek.

4.Kalibracja: Zapewnia niezawodną metodę kalibracji sprzętu ochronnego.

Popraw niezawodność systemu: Upewnij się, że system zabezpieczający jest prawidłowo aktywowany w rzeczywistych zdarzeniach awaryjnych.

Przygotowanie i konfiguracja

Podłącz pierwotny wtryskiwacz prądu do testowanego urządzenia (np. przekaźnika lub przekładnika prądowego).

Ustaw żądany poziom prądu, czas trwania testu i tryb testowania (np. prąd AC/DC, wtrysk krokowy lub prąd ciągły).

Aktualny wtrysk

Wtryskiwacz generuje duży prąd i wtryskuje go do badanego układu.

Sprzęt testowy (np. przekaźniki) zareaguje poprzez aktywację lub dezaktywację w zależności od swoich ustawień (takich jak czas zadziałania i próg prądowy).

Monitorowanie i weryfikacja

Monitoruj reakcję testowanego urządzenia zabezpieczającego lub przekładnika prądowego.

Upewnij się, że przekładnik prądowy lub przekaźnik działa zgodnie z oczekiwaniami pod wpływem prądu testowego.

Rejestrowanie i raportowanie danych

Wyniki testów są rejestrowane w celu analizy i raportowania.

Dane pomagają zweryfikować, czy urządzenie zabezpieczające działa prawidłowo w warunkach awarii.

Symuluj sytuacje awaryjne, wprowadzając kontrolowane wysokie prądy do obwodów pierwotnych, takich jak przekaźniki lub przekładniki prądowe. Wstrzykiwany prąd odwzorowuje przeciążenie, zwarcie lub inne warunki awaryjne występujące w rzeczywistych systemach. Zgodnie z wymaganiami testowymi urządzenie może generować zarówno prąd przemienny, jak i stały.

1. Testowanie przekaźnika zabezpieczeniowego: Sprawdź, czy przekaźnik prawidłowo reaguje na warunki awaryjne i wyłącza się zgodnie ze specyfikacjami.
2. Testowanie przekładnika prądowego (CT): Symuluj wysoki prąd pierwotny, aby przetestować dokładność przekładnika prądowego i upewnić się, że prawidłowo zmniejsza on prąd przekaźników ochronnych.
3. Kalibracja: Upewnij się, że przekaźniki i inne systemy zabezpieczające są odpowiednio skalibrowane, aby prawidłowo reagować na prądy zwarciowe.
4. Konserwacja i rozwiązywanie problemów: Służy do diagnozowania i konserwacji systemów ochronnych w celu zapewnienia ich prawidłowego funkcjonowania.
5. Symulacja usterek: symuluj-rzeczywiste usterki (takie jak zwarcia, przeciążenia) w celu sprawdzenia działania systemu zabezpieczającego.

1. Uziemienie i izolacja bezpieczeństwa

Upewnij się, że wyłącznik, przekładnik prądowy i system zabezpieczający są całkowicie odłączone od-prądu i odizolowane. Uziemij prawidłowo cały sprzęt.

2. Wybierz opcję Popraw zakres prądu

Wybierz tester o odpowiednim prądzie wyjściowym, aby wyzwolić przekaźnik lub nasycić przekładnik prądowy. Unikaj przeciążania testera.

3. Unikaj długotrwałego wysokiego prądu wyjściowego

Wysoki prąd (powyżej 1000A) nagrzewa kable i elementy wewnętrzne. Przestrzegaj limitów cyklu pracy (np. 1-2 minuty włączenia, następnie ochłodzenie).

4. Użyj odpowiednich kabli testowych

Używaj krótkich, grubych kabli (np. 50-70 mm² na 1000 A) z ciasnymi połączeniami, aby zapobiec przegrzaniu i spadkom napięcia.

5. Zapobiegaj przypadkowemu kontaktowi

Zaciski wyjściowe przenoszą niebezpiecznie niskie-napięcie, ale wyjątkowo wysoki prąd. Trzymaj nieupoważniony personel z daleka.

6. Zabezpiecz wszystkie połączenia

Luźne połączenia powodują wyładowania łukowe, przegrzanie i fałszywe odczyty. Mocno dokręć wszystkie zaciski i śruby.

7. Uważaj na wyłączenie wyłącznika

Wyłącznik otworzy się, gdy prąd testowy przekroczy ustawienie zabezpieczenia. Przed wykonaniem testu powiadomić pobliski personel.

8. Zapisz temperaturę otoczenia

Rezystancja przewodu zmienia się wraz z temperaturą (≈0,4%/stopień dla miedzi). Prawidłowe odczyty w stosunku do standardowej temperatury odniesienia (20 stopni lub 75 stopni).

9. Rozładowanie po badaniu

Wewnętrzne kondensatory lub cewki indukcyjne mogą magazynować energię resztkową. Przed odłączeniem przewodów należy poczekać na „całkowite rozładowanie”.

10. Regularna kalibracja i konserwacja

Kalibrację przeprowadzaj co roku, aby zapewnić dokładność amperomierza, timera i sygnału wyjściowego. Regularnie sprawdzaj kable, zaciski i wentylator chłodzący.
