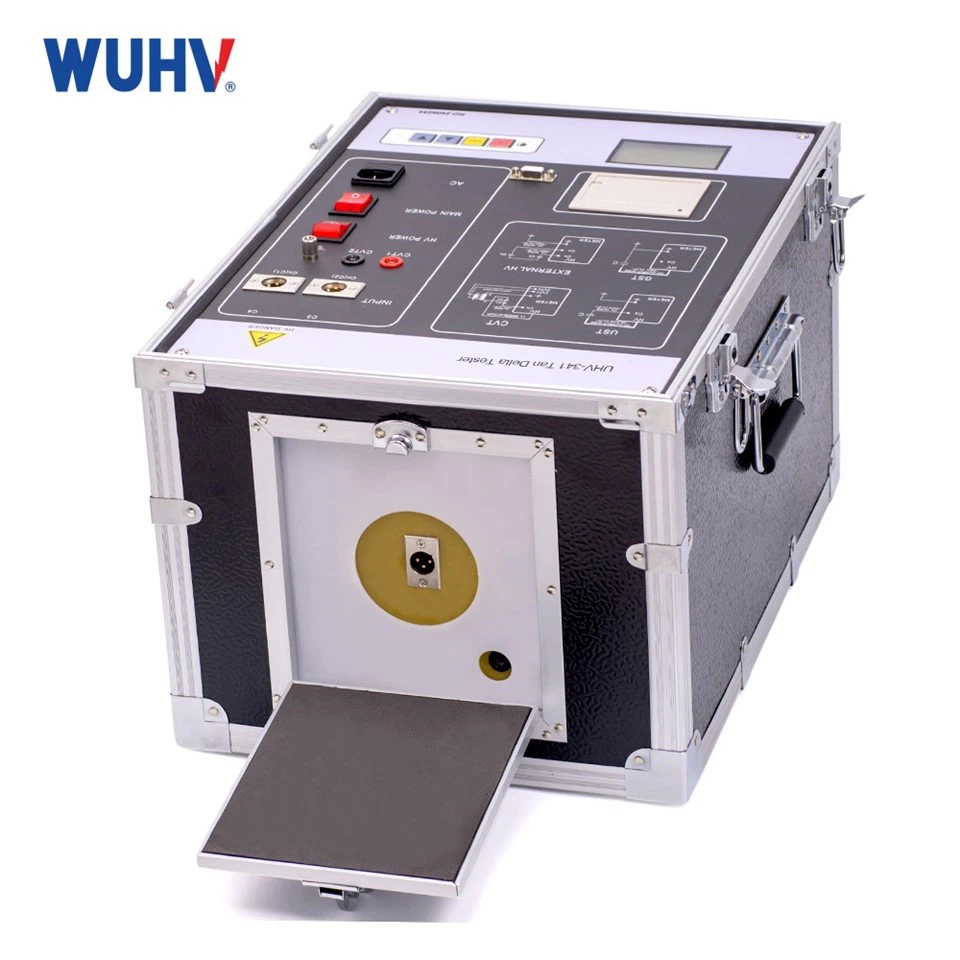

Transformator Tan Delta Tester

Tester Delta Transformer Tan jest instrumentem używanym do wykrywania wydajności izolacji transformatora. Oblicza współczynnik straty dielektrycznej (tan δ) i wartość pojemności (c) poprzez zastosowanie napięcia prądu przemiennego określonej częstotliwości i pomiar prądowej odpowiedzi pożywki izolacyjnej transformatora w celu określenia warunków izolacji transformatora.

Pomiar bardzo precyzyjnie

Dokładność pomiaru TGδ Tester Tan Tan Delta osiąga ± (1% odczytu + 0. 0 6%), a dokładność pomiaru CX wynosi ± (0,5% odczytu + 5 pf). Dla porównania dokładność zwykłych testerów na rynku wynosi na ogół około ± (2% czytania + 0. 1%). Oznacza to, że podczas wykrywania niewielkich zmian strat nasze instrumenty mogą przechwytywać subtelne różnice, które inne urządzenia mogą zignorować, zapewniając bardziej niezawodne obsługę danych dla konserwacji zapobiegawczej.

Możliwość pomiaru wieloczęstości
Tester Delta Transformer Tan obsługuje wiele częstotliwości pomiaru, w tym pomiar pojedynczej częstotliwości (45 Hz, 50 Hz, 55 Hz, 60 Hz, 65 Hz) i automatycznego pomiaru konwersji podwójnej częstotliwości (45/55 Hz, 55/65 Hz, 47,5/52,5 Hz). Natomiast większość urządzeń na rynku zapewnia tylko częstotliwości pomiarowe 50 Hz i 60 Hz. Mierząc przy różnych częstotliwościach, ten tester może analizować charakterystykę straty pożywki izolacyjnej w różnych warunkach pracy i dokładniej ocenić status izolacji.

Mechanizm ochrony bezpieczeństwa
Tester Delta Transformer Tan jest wyposażony w wiele mechanizmów ochrony bezpieczeństwa, w tym ochronę nad przepięciem (maksymalne napięcie wytrzymałości 2000 V), ochronę nadprądową (maksymalne automatyczne odłączenie 10A) i ochronę uziemienia (odporność uziemienia (oporność uziemienia<4Ω automatic alarm). Its built-in high-speed sampling circuit (sampling rate 10MSPS) can detect abnormalities within 10ms and cut off the high-voltage output, effectively preventing the safety of the equipment under test and operators.

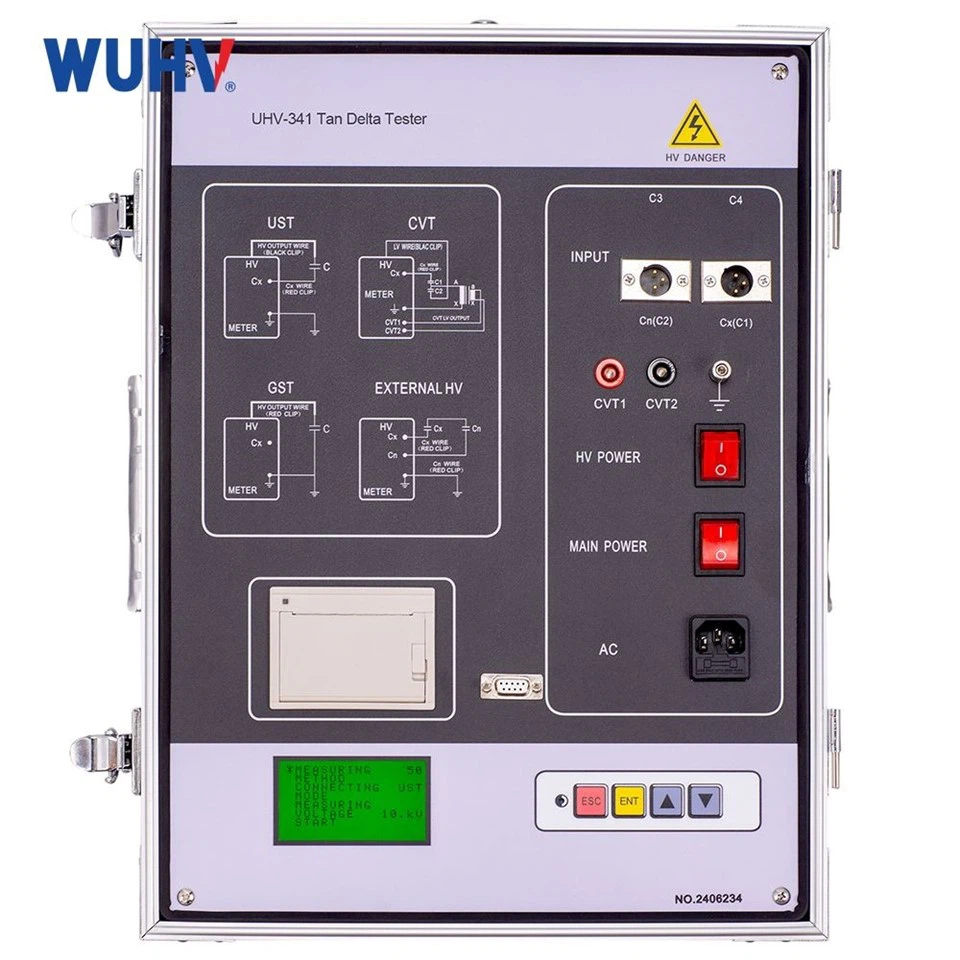

1. Drukarka: Drukuje dane pomiarowe.
2. Wyświetlacz: Ekran LCD o wymiarach 128 × 64, który wyświetla menu, podpowiedzi i wyniki pomiaru.
3. Gniazdo CX: Terminal wejściowy pomiaru dla sygnału testowego. W dodatnim okablowaniu jest podłączone przy użyciu specjalnego kabla o niskim napięciu z osłoną jednowarstwową i specjalnym klipsem aligatora, który jest przymocowany do niskiego końca produktu testowego. W odwrotnym okablowaniu terminal ten pozostaje niezwiązany.
4. Gniazdo CN: Terminal wejściowy pomiaru dla zewnętrznego standardowego sygnału pojemności. Podczas korzystania z wewnętrznego standardu terminal ten pozostaje niezwiązany.
5. Terminal CVT: Dedykowany terminal do pomiaru CVT, służący jako bieżący terminal wyjściowy w metodzie samokontroli.
6. Terminal uziemiający: Należy podłączyć do ziemi za pomocą drutu uziemienia podczas testowania.
7. Przełącznik zasilania: Włącza i wyłącza urządzenie.
8. Gniazdo mocy: Port wejściowy zasilania, obsługujący AC 220V ± 10%, 50 Hz, wyposażony w przedział bezpieczeństwa.
9. Kluczowy obszar: Zawiera przyciski„Wzrost”, „zmniejsz”, „funkcja”,I"Potwierdzać."
10. Uaktualnij interfejs debugowania: Dedykowany port do aktualizacji oprogramowania układowego i debugowania.
11. Gniazdo HV: Terminal wyjściowy o wysokim napięciu, podłączony kablem wysokiego napięcia do końca wysokiego napięcia produktu testowego. Wyświetla wysokie napięcie 10 kV.
