Szeregowe rezonansowe urządzenie testujące napięcie wytrzymywane prądu przemiennego? Wuhan UHV specjalizuje się w produkcjiUrządzenia wytrzymujące napięcie prądu przemiennego, z szeroką gamą opcji produktowych. Jeśli szukasz urządzeń wytrzymujących napięcie prądu przemiennego, wybierz Wuhan UHV.
Urządzenie do testowania rezonansu szeregowego-prądu przemiennego to:urządzenie do badania rezonansu szeregowegoktóry wykorzystuje dostrojone cewki indukcyjne i kondensatory obciążeniowe do generowania rezonansu szeregowego częstotliwości sieciowej i uzyskania napięcia testowego częstotliwości sieciowej. Rezonans szeregowy składa się z transformatora izolującego, zasilacza regulującego częstotliwość i napięcie, transformatora wzbudzenia, dławika i pojemnościowego dzielnika napięcia. Kondensator i reaktor próbki testowej tworzą szeregowe połączenie rezonansowe; Dzielnik napięcia jest podłączony równolegle do próbki testowej w celu pomiaru napięcia rezonansowego na próbce testowej i zapewnienia sygnału zabezpieczenia przed przepięciem; Moc wyjściowa modulacji częstotliwości jest połączona z szeregowym obwodem rezonansowym poprzez transformator wzbudzenia, zapewniający moc wzbudzenia dla rezonansu szeregowego.
Theurządzenie do badania rezonansu szeregowego o zmiennej częstotliwościróżni się od ogólnych przyrządów testujących, a jego największą cechą jest to, że ten sam zestaw sprzętu może być używany do testowania napięcia wytrzymywanego prądem przemiennym różnych urządzeń elektrycznych, takich jak-kable usieciowane, transformatory itp. GIS, silniki elektryczne i generatory, oprócz typowych i powszechnie używanych modeli dostępnych w tym katalogu wyboru do wyboru przez użytkowników, zazwyczaj wymagają zaprojektowania schematów konfiguracji w oparciu o zakres próbek użytkownika i wymagania testowe, aby spełnić wymagania testowe różnych regionów, użytkowników i próbek.
Wiemy, że gdy częstotliwość obwodu f=1/2 π√ LC, w obwodzie pojawia się rezonans, a napięcie na badanej próbce jest Q razy większe od napięcia wyjściowego końca wysokiego napięcia transformatora wzbudzenia. Q to współczynnik jakości systemu, będący wielokrotnością rezonansu napięcia, zwykle mieszczącą się w zakresie od dziesiątek do setek lub więcej. Najpierw wyreguluj częstotliwość wyjściową zasilacza o zmiennej częstotliwości, aby wywołać rezonans szeregowy w obwodzie, a następnie wyreguluj napięcie wyjściowe zasilacza o zmiennej częstotliwości w warunkach rezonansu obwodu, aby osiągnąć wartość testową napięcia próbki. Ze względu na rezonans obwodu mniejsze napięcie wyjściowe zasilacza o zmiennej częstotliwości może generować wyższe napięcie testowe na badanej próbce CX.

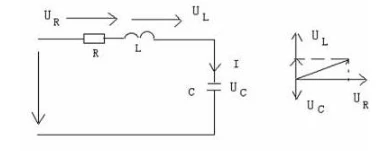

Rysunek 1 Schemat ideowy rezonansu szeregowego
Theurządzenie do badania rezonansu szeregowego o zmiennej częstotliwościopracowany przez Wuhan UHV wykorzystuje zasadę rezonansu szeregowego. Wykorzystuje transformator wzbudzenia do wzbudzenia szeregowego obwodu rezonansowego, reguluje częstotliwość wyjściową regulatora częstotliwości i powoduje, że indukcyjność obwodu L i badana próbka C rezonują szeregowo. Napięcie rezonansowe to napięcie przyłożone do badanej próbki. Urządzenie do testowania rezonansu z konwersją częstotliwości jest szeroko stosowane w takich gałęziach przemysłu, jak energetyka, metalurgia, ropa naftowa i inżynieria chemiczna, i nadaje się do przekazywania i testowania zapobiegawczego próbek pojemnościowych o dużej-pojemności i-wysokim napięciu.
Theszeregowe urządzenie rezonansowe wytrzymujące napięcieskłada się głównie ze sterownika przetwornicy częstotliwości, transformatora wzbudzenia, dławika-wysokonapięciowego, dzielnika napięcia-wysokonapięciowego itp. Sterowniki o zmiennej częstotliwości dzielą się na dwie kategorie: sterowniki stacjonarne o mocy 20 kW i większej oraz sterowniki przenośne o mocy 20 kW i mniejszej; Składa się ze sterownika i filtra. Główną funkcją regulatora częstotliwości jest przekształcanie fali sinusoidalnej o częstotliwości sieciowej 380 V lub 200 V AC o stałej amplitudzie i częstotliwości w falę sinusoidalną o regulowanej amplitudzie i częstotliwości. I zapewnij zasilanie całemu sprzętowi. Zadaniem transformatora wzbudzenia jest podniesienie napięcia wyjściowego zasilacza o zmiennej częstotliwości do odpowiedniego napięcia testowego. Dławik-wysokonapięciowego L jest ważnym elementem obwodu rezonansowego. Gdy częstotliwość sieciowa jest równa 1/(2 π√ LCX), ulega ona rezonansowi szeregowemu z próbką testową CX.
Urządzenie do testowania rezonansu szeregowego o zmiennej częstotliwości nadaje się do testowania napięcia wytrzymywanego prądem przemiennym polietylenowych kabli zasilających 10 KV, 35 KV, 110 KV, 220 KV i 500 KV. Nadaje się do testowania napięcia wytrzymywanego AC 60 KV, 220 KV i 500 KV GIS. Nadaje się do testowania napięcia wytrzymywanego przy częstotliwości sieciowej dużych transformatorów i agregatów prądotwórczych; Badanie napięcia indukcyjnego wytrzymywanego dla transformatorów mocy; Pomiar rezystancji uziemienia.
Ze względu na lata skupienia się na badaniach i produkcji szeregowych urządzeń rezonansowych, Wuhan UHV jest najlepszym wyborem dlaurządzenia rezonansowe szeregowe o zmiennej częstotliwościpod względem technologii, jakości i obsługi! Po ogólnokrajowym badaniu przesiewowym wielu profesjonalnych klientów ostatecznie wybrało urządzenie do testowania rezonansu szeregowego o ultrawysokim napięciu i zmiennej częstotliwości Wuhan-. Wuhan UHV mocno wierzy, że na pierwszym miejscu jakość, a przede wszystkim obsługa, mogą zdobyć przychylność i uznanie klientów!
