Urządzenie do badania rezonansu szeregowego o zmiennej częstotliwości? Wuhan UHV specjalizuje się w produkcjirezonans szeregowy, z szerokim wyborem produktów i profesjonalnymi testami elektrycznymi. Aby znaleźćrezonans szeregowy, wybierz Wuhan UHV.
Theurządzenie do badania rezonansu szeregowego o zmiennej częstotliwościstosuje zasadę rezonansu szeregowego, wykorzystuje transformator wzbudzenia do wzbudzenia szeregowego obwodu rezonansowego, reguluje częstotliwość wyjściową regulatora częstotliwości i powoduje, że indukcyjność obwodu L i badana próbka C rezonują szeregowo. Napięcie rezonansowe to napięcie przyłożone do badanej próbki. Urządzenie do badania rezonansu konwersji częstotliwości jest szeroko stosowane w takich gałęziach przemysłu, jak energetyka, metalurgia, ropa naftowa i inżynieria chemiczna, i nadaje się do przekazywania i testowania zapobiegawczego próbek pojemnościowych o dużej-pojemności i{3}}wysokim napięciu.

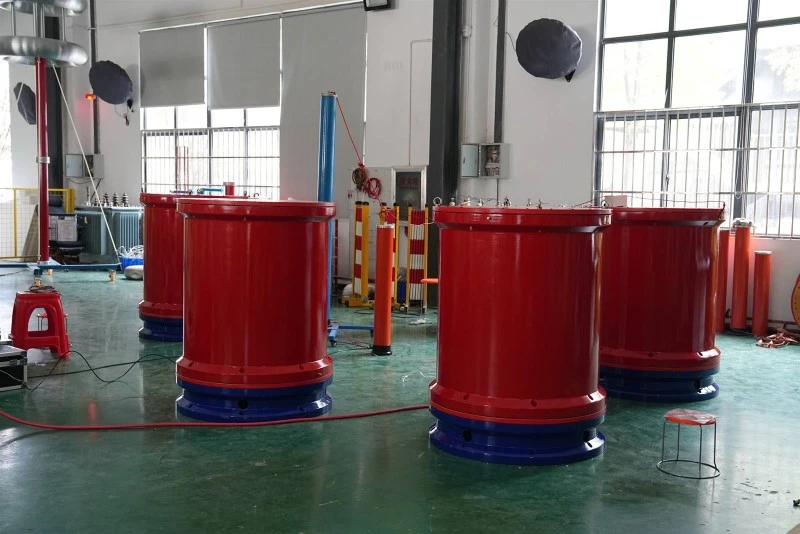

Theurządzenie do badania rezonansu szeregowego o zmiennej częstotliwościskłada się głównie ze sterownika o zmiennej częstotliwości, transformatora wzbudzenia, dławika-wysokonapięciowego, dzielnika napięcia-wysokonapięciowego itp. Sterowniki o zmiennej częstotliwości dzielą się na dwie kategorie: sterowniki stacjonarne o mocy 20 kW i większej oraz sterowniki przenośne o mocy 20 kW i mniejszej; Składa się ze sterownika i filtra. Główną funkcją regulatora częstotliwości jest przekształcanie fali sinusoidalnej o częstotliwości sieciowej 380 V lub 200 V AC o stałej amplitudzie i częstotliwości w falę sinusoidalną o regulowanej amplitudzie i częstotliwości. I zapewnij zasilanie całemu sprzętowi. Zadaniem transformatora wzbudzenia jest podniesienie napięcia wyjściowego zasilacza o zmiennej częstotliwości do odpowiedniego napięcia testowego. Dławik-wysokonapięciowego L jest ważnym elementem obwodu rezonansowego. Gdy częstotliwość sieciowa jest równa 1/(2 π√ LCX), ulega ona rezonansowi szeregowemu z próbką testową CX.
Theurządzenie do badania rezonansu szeregowego o zmiennej częstotliwościnadaje się do testowania napięcia wytrzymywanego prądem przemiennym polietylenowych kabli zasilających 10KV, 35KV, 110KV, 220KV i 500KV. Nadaje się do testowania napięcia wytrzymywanego AC 60 KV, 220 KV i 500 KV GIS. Nadaje się do testowania napięcia wytrzymywanego przy częstotliwości sieciowej dużych transformatorów i agregatów prądotwórczych; Badanie napięcia indukcyjnego wytrzymywanego dla transformatorów mocy; Pomiar rezystancji uziemienia.
Zasada działania urządzenia do badania rezonansu szeregowego konwersji częstotliwości
Dostosowując częstotliwość wyjściową regulatora częstotliwości, rezonans występuje pomiędzy indukcyjnością L reaktora w obwodzie a pojemnością C badanej próbki, a napięcie rezonansowe jest napięciem przyłożonym do testowanej próbki. Zasilanie dostarczane jest poprzez sterownik modulacji częstotliwości, a napięcie testowe jest początkowo wzmacniane przez transformator wzbudzenia w celu przyłożenia wysokiego napięcia do reaktora L i badanej próbki CX. Zmieniając częstotliwość wyjściową regulatora modulacji częstotliwości, obwód znajduje się w stanie rezonansu szeregowego; Częstotliwość rezonansowa obwodu zależy od pojemności CX badanej próbki i indukcyjności L dławika. Dostosuj napięcie wyjściowe regulatora częstotliwości, aby uzyskać wymaganą wartość wysokiego napięcia na badanej próbce.
Charakterystyka urządzenia do badania rezonansu szeregowego o zmiennej częstotliwości
1. Wysoka stabilność i niezawodność. System przyjmuje importowane komponenty mocy jako rdzeń konwersji mocy, ze stabilnym napięciem i częstotliwością wyjściową, rozsądną konstrukcją kompatybilności elektromagnetycznej i pełnymi funkcjami ochronnymi. Po wielokrotnych testach zwarcia z ziemią pod wysokim-napięciem system nadal pozostaje nienaruszony, a jednocześnie ma dużą odporność na przeciążenia
2. Funkcja automatycznego dostrajania jest potężna. Gdy system jest automatycznie dostrajany, automatycznie skanuje od 30 Hz do 300 Hz i wyświetla krzywą przemiatania, umożliwiając użytkownikom intuicyjne obserwowanie procesu dostrajania systemu; Po zakończeniu przemiatania system wykonuje dokładne przemiatanie częstotliwości z rozdzielczością 0,01 Hz w zakresie ± 5 Hz w oparciu o punkt częstotliwości rezonansowej wstępnie znaleziony podczas przemiatania, a na koniec precyzyjnie blokuje częstotliwość rezonansową
3. Obsługuj wiele trybów eksperymentalnych. System obsługuje tryby testowe takie jak „strojenie automatyczne + ręczna regulacja napięcia”, „strojenie automatyczne + automatyczna regulacja napięcia”, „strojenie ręczne + ręczna regulacja napięcia” itp. Zalecane jest korzystanie z trybu „strojenie automatyczne + ręczna regulacja napięcia”, który pozwala szybko znaleźć punkt rezonansu i kontrolować proces testu poprzez ręczną regulację napięcia, zapewniając większe bezpieczeństwo
4. System posiada{{1}przyjazny użytkownikowi interfejs interakcji człowiek-komputer. Ustawienia parametrów eksperymentalnych, kontrola eksperymentalna i wyniki eksperymentów są wyświetlane na tym samym ekranie, który jest intuicyjny i przejrzysty oraz posiada automatyczne funkcje pomiaru czasu i podpowiedzi operacji. Obsługa i wyświetlanie na pełnym ekranie dotykowym z funkcją zapisywania i przeglądania danych testowych
5. Funkcja ochrony została zakończona. Wyposażony w zabezpieczenie położenia zerowego (zabraniające uruchamiania systemu, gdy pokrętło regulacji wyjścia napięciowego nie znajduje się w położeniu zerowym), zabezpieczenie przeciwprzepięciowe, zabezpieczenie nadprądowe, zabezpieczenie przed przeskokiem i inne funkcje zapewniające niezawodność systemu
