Napięcie rezonansowe szeregowe o zmiennej częstotliwości wytrzymywane? Wuhan UHV specjalizuje się w produkcjirezonans szeregowy, z szerokim wyborem produktów i profesjonalnymi testami elektrycznymi. Aby znaleźćrezonans szeregowy, wybierz Wuhan UHV.
Therezonansowe urządzenie napięciowe o zmiennej częstotliwościwykorzystuje zasadę rezonansu szeregowego, wzbudza szeregowy obwód rezonansowy za pomocą transformatora wzbudzenia, reguluje częstotliwość wyjściową regulatora częstotliwości i powoduje, że indukcyjność obwodu L i badana próbka C rezonują szeregowo. Napięcie rezonansowe to napięcie przyłożone do badanej próbki. Kompletny zestawsprzęt do rezonansu szeregowego o zmiennej częstotliwościjest szeroko stosowany w branżach takich jak energetyka, metalurgia, ropa naftowa i inżynieria chemiczna i nadaje się do przekazywania i testowania zapobiegawczego próbek pojemnościowych o dużej-pojemności i{1}}wysokim napięciu.

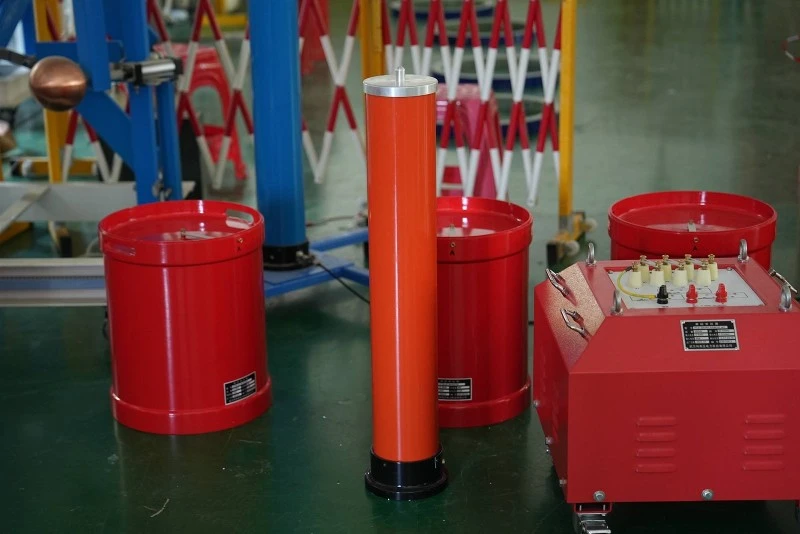

Therezonansowe urządzenie napięciowe o zmiennej częstotliwościskłada się głównie ze sterownika o zmiennej częstotliwości, transformatora wzbudzenia, dławika-wysokonapięciowego, dzielnika napięcia-wysokonapięciowego itp. Sterowniki o zmiennej częstotliwości dzielą się na dwie kategorie: sterowniki stacjonarne o mocy 20 kW i większej oraz sterowniki przenośne o mocy 20 kW i mniejszej; Kompletny zestaw urządzeń rezonansowych szeregowych o zmiennej częstotliwości składa się ze sterownika i filtra. Główną funkcją regulatora częstotliwości jest przekształcanie fali sinusoidalnej o częstotliwości sieciowej 380 V lub 200 V AC o stałej amplitudzie i częstotliwości w falę sinusoidalną o regulowanej amplitudzie i częstotliwości. I zapewnij zasilanie całemu sprzętowi. Zadaniem transformatora wzbudzenia jest podniesienie napięcia wyjściowego zasilacza o zmiennej częstotliwości do odpowiedniego napięcia testowego. Dławik-wysokonapięciowego L jest ważnym elementem obwodu rezonansowego. Gdy częstotliwość sieciowa jest równa 1/(2 π√ LCX), ulega ona rezonansowi szeregowemu z próbką testową CX.
TheRezonansowe urządzenie napięciowe wytrzymywane z konwersją częstotliwościwykorzystuje wielostopniową-metodę superpozycji, a wiele reaktorów można używać równolegle lub szeregowo. Dzielnik napięcia służy do pomiaru napięcia testowego i może być również używany jako kondensator kompensacyjny dla próbek testowych o małej pojemności, umożliwiając częstotliwości rezonansowej wykonanie testów napięcia wytrzymywanego AC dla różnych urządzeń energetycznych w zakresie 30-300 Hz. Podstawową zasadą rezonansu szeregowego o zmiennej częstotliwości jest użycie regulowanego (30-300 Hz) sprzętu do badania rezonansu szeregowego w celu rezonansu z kondensatorem badanego obiektu w celu wygenerowania napięcia testowego AC.
Zasada wytrzymałości na napięcie rezonansowe serii konwersji częstotliwości
Gdy częstotliwość obwodu f=1/2 π√ LC, w obwodzie pojawia się rezonans, a napięcie na badanej próbce jest Q razy większe od napięcia wyjściowego końcówki wysokiego napięcia transformatora wzbudzenia. Q to współczynnik jakości systemu, będący wielokrotnością rezonansu napięcia, zwykle mieszczącą się w zakresie od dziesiątek do setek lub więcej. Najpierw wyreguluj częstotliwość wyjściową zasilacza o zmiennej częstotliwości, aby wywołać rezonans szeregowy w obwodzie, a następnie wyreguluj napięcie wyjściowe zasilacza o zmiennej częstotliwości w warunkach rezonansu obwodu, aby osiągnąć wartość testową napięcia próbki. Ze względu na rezonans obwodu mniejsze napięcie wyjściowe zasilacza o zmiennej częstotliwości może generować wyższe napięcie testowe na badanej próbce CX.
